[KANS] Ingress

실습 환경

- CSP : AWS

- OS : Ubuntu 22.04

- SW : k3s



AWS 실습 환경 배포

## KANS 배포 CloudFormation 설치
$ curl -O https://s3.ap-northeast-2.amazonaws.com/cloudformation.cloudneta.net/kans/kans-6w.yaml
$ aws cloudformation deploy --template-file kans-6w.yaml --stack-name mylab --parameter-overrides KeyName=my-ec2-keypair SgIngressSshCidr=$(curl -s ipinfo.io/ip)/32 --region ap-northeast-2

## CloudFormation으로 배포된 인스턴스 중 작업용 (bastion)서버 IP 확인
$ aws cloudformation describe-stacks --stack-name mylab --query 'Stacks[*].Outputs[0].OutputValue' --output tet --region ap-northeast-2

## CloudFormation 상태 확인
while true; do
  date
  AWS_PAGER="" aws cloudformation list-stacks \
    --stack-status-filter CREATE_IN_PROGERSS CREATE_COMPLETE CREATE_FAILED DELETE_ID_PROGRESS DELETE_FAILED \
    --query "StackSummaries[*].{StackName:StackName, StackStatus:StackStatus}" \
    --output table
  sleep 1
done





설치된 K3S Cluster 확인



1) Node 확인

(⎈|default:N/A) root@k3s-s:~# k get node -o wide
NAME     STATUS   ROLES                  AGE     VERSION        INTERNAL-IP      EXTERNAL-IP   OS-IMAGE             KERNEL-VERSION   CONTAINER-RUNTIME
k3s-s    Ready    control-plane,master   4m1s    v1.30.5+k3s1   192.168.10.10    <none>        Ubuntu 22.04.5 LTS   6.8.0-1015-aws   containerd://1.7.21-k3s2
k3s-w1   Ready    <none>                 3m46s   v1.30.5+k3s1   192.168.10.101   <none>        Ubuntu 22.04.5 LTS   6.8.0-1015-aws   containerd://1.7.21-k3s2
k3s-w2   Ready    <none>                 3m52s   v1.30.5+k3s1   192.168.10.102   <none>        Ubuntu 22.04.5 LTS   6.8.0-1015-aws   containerd://1.7.21-k3s2
k3s-w3   Ready    <none>                 3m50s   v1.30.5+k3s1   192.168.10.103   <none>        Ubuntu 22.04.5 LTS   6.8.0-1015-aws   containerd://1.7.21-k3s2



2) Pod 확인

(⎈|default:N/A) root@k3s-s:~# k get pod -A
NAMESPACE     NAME                                      READY   STATUS    RESTARTS   AGE
kube-system   coredns-7b98449c4-hwpj6                   1/1     Running   0          21m
kube-system   local-path-provisioner-6795b5f9d8-qltcc   1/1     Running   0          21m
kube-system   metrics-server-cdcc87586-znrcm            1/1     Running   0          21m



3) IP 정보 확인 (Flannel 관련 정보만 기재)

$ ip -c addr
3: flannel.1: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 8951 qdisc noqueue state UNKNOWN group default
    link/ether 96:62:55:fd:ba:92 brd ff:ff:ff:ff:ff:ff
    inet 172.16.0.0/32 scope global flannel.1
       valid_lft forever preferred_lft forever
    inet6 fe80::9462:55ff:fefd:ba92/64 scope link
       valid_lft forever preferred_lft forever

$ ip -c route
172.16.1.0/24 via 172.16.1.0 dev flannel.1 onlink
172.16.2.0/24 via 172.16.2.0 dev flannel.1 onlink
172.16.3.0/24 via 172.16.3.0 dev flannel.1 onlink

$ cat /run/flannel/subnet.env
FLANNEL_NETWORK=172.16.0.0/16
FLANNEL_SUBNET=172.16.0.1/24
FLANNEL_MTU=8951
FLANNEL_IPMASQ=true



4) 서비스와 엔드포인트 확인

(⎈|default:N/A) root@k3s-s:~# k get svc,ep -A
NAMESPACE     NAME                     TYPE        CLUSTER-IP     EXTERNAL-IP   PORT(S)                  AGE
default       service/kubernetes       ClusterIP   10.10.200.1    <none>        443/TCP                  27m
kube-system   service/kube-dns         ClusterIP   10.10.200.10   <none>        53/UDP,53/TCP,9153/TCP   27m
kube-system   service/metrics-server   ClusterIP   10.10.200.55   <none>        443/TCP                  27m

NAMESPACE     NAME                       ENDPOINTS                                     AGE
default       endpoints/kubernetes       192.168.10.10:6443                            27m
kube-system   endpoints/kube-dns         172.16.0.2:53,172.16.0.2:53,172.16.0.2:9153   27m
kube-system   endpoints/metrics-server   172.16.1.2:10250                              27m



Ingress 에 대해

• service type은 아니지만 Service 앞에서 Smart router 및 entry porint 역할을 하는 오브젝트
• 외부에서 접근 가능한 URL, Load Balancing, SSL Termination 등을 통해 Service에 대한 HTTP 기반 접근을 제공
• 클러스터에 하나 이상의 실행 중인 Ingress Controller가 필요 (ex. aws-lb-controller, nginx ingress)
• L7 영역에서 실행되고, smart router 역활을 수행





• Ingress On AWS : ALB 기준
  • 트래픽 모드
    • IP > Cluster IP
    • Instance > NodePort



Ingress Controller



• Ingress를 사용하기 위해서는 Controller가 필요합니다.
• AWS EKS에서 Ingress를 생성할 때는 기본적으로 AWS LB Controller를 통해 ALB를 Provisioning 합니다.
• Nginx 같은 자체 프록시를 통해서도 Ingress를 사용할 수 있지만, nginx controller를 설치해서 nginx 파드를 로드 밸런서용으로 생성해서 사용합니다.
  (이 경우 Proxy도 관리해야 해서 운영 리소스가 소모된다. 때문에 일반적으로는 ALB Controller를 사용하는게 일반적)
• Kubernetes 나 다른 컨테이너 환경에서 reverse proxy 혹은 loadbalancer 역할을 하는 리소스
• Service 인그레스 리소스가 동작하려면 클러스터에 인그레스 컨트롤러가 있어야 합니다.
• Kube-controller-manager 바이너리의 일부로 실행되는 다른 유형의 컨트롤러와 달리 Ingress Controller는 클러스터와 함께 자동으로 시작되지 않습니다.
• Nginx Ingress Controller, Istio Ingress, Ambassador, …



클러스터 내부를 외부에 노출 - 발전 단계



- 1단계

파드 생성 - K8S 클러스터 내부에서만 접속



- 2단계

서비스(Cluster Type) 연결 : K8S 클러스터 내부에서만 접속

  - 동일한 어플리케이션의 다수 파드 접속을 용이하게 하기 위한 서비스 접속



- 3단계

서비스(NodePort Type)연결 : 외부 클라이언트가 서비스를 통해서 클러스터 내부의 파드로 접속

  - 서비스의 일부 단점을 보완한 서비스인 (LoadBalancer Type도 존재)



- 4단계

인프레스 컨트롤러 파드 - 서비스 앞단에 HTTP 고급 라우팅 등 기능 동작을 위한 배치

  - 인그레스가 적용된 인그레스 컨트롤러 파드를 앞단에 배치하여 고급 라우팅 등 기능을 제공



- 5단계

인그레스 컨트롤러 파드 이중화 구성 : Active - Standby의 HA 구성을 통해 장애 대비



- 6단계

인그레스 컨트롤러 파드를 외부에 노출 : 인그레스 컨트롤러 파드를 외부에서 접속하기 위해서 노출

  - 인그레스 컨트롤러 노출 시 서비스(NodePort)보다 더 많은 기능을 제공하는 LoadBalancer Type이 권장

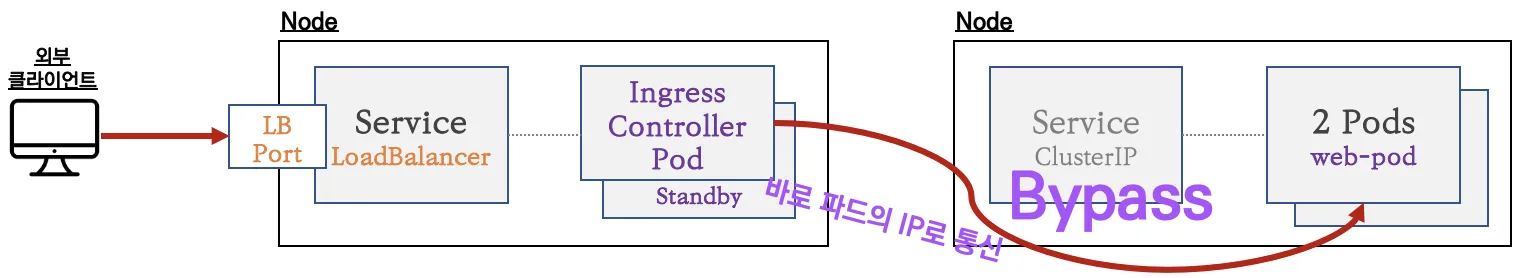

- 7단계

인그레스와 파드간 내부 연결의 효울화 방안 : 인그레스 컨트롤러 파드 (L7)에서 서비스 파드의 IP로 직접 연결

  - 인그레스 컨트롤러 파드는 K8S API서버로부터 서비스의 엔트포인트 정보를 획득하고 바로 엔트포인트로 연결

  - 지원되는 인그레스 컨트롤러 : Nginx, Traefix등 현재 대부분의 인그레스 컨트롤러가 지원



Ingress 실습



Ingress nginx Controller 설치



- ingress-nginx-values.yaml

controller:
  service:
    type: NodePort
    nodePorts:
      http: 30080
      https: 30443
  nodeSelector:
    kubernetes.io/hostname: "k3s-s"
  metrics:
    enabled: true
  serviceMonitor:
      enabled: true



- helm 레포 업데이트 및 values.yaml 파일을 이용해 install

$ helm repo add ingress-nginx https://kubernetes.github.io/ingress-nginx
$ helm repo update

$ kubectl create ns ingress
$ helm install ingress-nginx ingress-nginx/ingress-nginx -f ingress-nginx-values.yaml --namespace ingress --version 4.11.2



- 설치 확인

(⎈|default:N/A) root@k3s-s:~# kubectl get all -n ingress
NAME                                           READY   STATUS    RESTARTS   AGE
pod/ingress-nginx-controller-979fc89cf-kn8p5   0/1     Running   0          15s

NAME                                         TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)                      AGE
service/ingress-nginx-controller             NodePort    10.10.200.21    <none>        80:30080/TCP,443:30443/TCP   15s
service/ingress-nginx-controller-admission   ClusterIP   10.10.200.142   <none>        443/TCP                      15s
service/ingress-nginx-controller-metrics     ClusterIP   10.10.200.73    <none>        10254/TCP                    15s

NAME                                       READY   UP-TO-DATE   AVAILABLE   AGE
deployment.apps/ingress-nginx-controller   0/1     1            0           15s

NAME                                                 DESIRED   CURRENT   READY   AGE
replicaset.apps/ingress-nginx-controller-979fc89cf   1         1         0       15s

(⎈|default:N/A) root@k3s-s:~# kc describe cm -n ingress ingress-nginx-controller
Name:         ingress-nginx-controller
Namespace:    ingress
Labels:       app.kubernetes.io/component=controller
              app.kubernetes.io/instance=ingress-nginx
              app.kubernetes.io/managed-by=Helm
              app.kubernetes.io/name=ingress-nginx
              app.kubernetes.io/part-of=ingress-nginx
              app.kubernetes.io/version=1.11.2
              helm.sh/chart=ingress-nginx-4.11.2
Annotations:  meta.helm.sh/release-name: ingress-nginx
              meta.helm.sh/release-namespace: ingress

Data
====
allow-snippet-annotations:
----
false

BinaryData
====

Events:
  Type    Reason  Age    From                      Message
  ----    ------  ----   ----                      -------
  Normal  CREATE  2m44s  nginx-ingress-controller  ConfigMap ingress/ingress-nginx-controller



- externalTrafficPolicy 설정

## Client IP 확인을 위해 설정
$ kubectl patch svc -n ingress ingress-nginx-controller -p '{"spec":{"externalTrafficPolicy": "Local"}}'

(⎈|default:N/A) root@k3s-s:~# kc describe svc -n ingress ingress-nginx-controller
Name:                     ingress-nginx-controller
Namespace:                ingress
Labels:                   app.kubernetes.io/component=controller
                          app.kubernetes.io/instance=ingress-nginx
                          app.kubernetes.io/managed-by=Helm
                          app.kubernetes.io/name=ingress-nginx
                          app.kubernetes.io/part-of=ingress-nginx
                          app.kubernetes.io/version=1.11.2
                          helm.sh/chart=ingress-nginx-4.11.2
Annotations:              meta.helm.sh/release-name: ingress-nginx
                          meta.helm.sh/release-namespace: ingress
Selector:                 app.kubernetes.io/component=controller,app.kubernetes.io/instance=ingress-nginx,app.kubernetes.io/name=ingress-nginx
Type:                     NodePort
IP Family Policy:         SingleStack
IP Families:              IPv4
IP:                       10.10.200.21
IPs:                      10.10.200.21
Port:                     http  80/TCP
TargetPort:               http/TCP
NodePort:                 http  30080/TCP
Endpoints:                172.16.0.3:80
Port:                     https  443/TCP
TargetPort:               https/TCP
NodePort:                 https  30443/TCP
Endpoints:                172.16.0.3:443
Session Affinity:         None
External Traffic Policy:  Local
Events:                   <none>



- Ingress nginx version 설치

(⎈|default:N/A) root@k3s-s:~# POD_NAMESPACE=ingress
POD_NAME=$(kubectl get pods -n $POD_NAMESPACE -l app.kubernetes.io/name=ingress-nginx --field-selector=status.phase=Running -o name)
(⎈|default:N/A) root@k3s-s:~# k exec $POD_NAME -n $POD_NAMESPACE -- /nginx-ingress-controller --version
-------------------------------------------------------------------------------
NGINX Ingress controller
  Release:       v1.11.2
  Build:         46e76e5916813cfca2a9b0bfdc34b69a0000f6b9
  Repository:    https://github.com/kubernetes/ingress-nginx
  nginx version: nginx/1.25.5

-------------------------------------------------------------------------------



Ingress 실습 및 통신 흐름

https://kschoi728.tistory.com/266



실습 대상 svc, pod 배포

- svc1-pod.yaml

apiVersion: apps/v1
kind: Deployment
metadata:
  name: deploy1-websrv
spec:
  replicas: 1
  selector:
    matchLabels:
      app: websrv
  template:
    metadata:
      labels:
        app: websrv
    spec:
      containers:
      - name: pod-web
        image: nginx
---
apiVersion: v1
kind: Service
metadata:
  name: svc1-web
spec:
  ports:
    - name: web-port
      port: 9001
      targetPort: 80
  selector:
    app: websrv
  type: ClusterIP



- svc2-pod.yaml

apiVersion: apps/v1
kind: Deployment
metadata:
  name: deploy2-guestsrv
spec:
  replicas: 2
  selector:
    matchLabels:
      app: guestsrv
  template:
    metadata:
      labels:
        app: guestsrv
    spec:
      containers:
      - name: pod-guest
        image: gcr.io/google-samples/kubernetes-bootcamp:v1
        ports:
        - containerPort: 8080
---
apiVersion: v1
kind: Service
metadata:
  name: svc2-guest
spec:
  ports:
    - name: guest-port
      port: 9002
      targetPort: 8080
  selector:
    app: guestsrv
  type: NodePort



- svc3-pod.yaml

apiVersion: apps/v1
kind: Deployment
metadata:
  name: deploy3-adminsrv
spec:
  replicas: 3
  selector:
    matchLabels:
      app: adminsrv
  template:
    metadata:
      labels:
        app: adminsrv
    spec:
      containers:
      - name: pod-admin
        image: k8s.gcr.io/echoserver:1.5
        ports:
        - containerPort: 8080
---
apiVersion: v1
kind: Service
metadata:
  name: svc3-admin
spec:
  ports:
    - name: admin-port
      port: 9003
      targetPort: 8080
  selector:
    app: adminsrv



- 생성 확인

$ kubectl apply -f svc1-pod.yaml,svc2-pod.yaml,svc3-pod.yaml
$ kubectl get pod,svc,ep -o wide



Ingress 정책 생성 (Path 기반)

https://kschoi728.tistory.com/266

- ingress.yaml



ingress 규칙 요약

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: ingress-1
  annotations:
    #nginx.ingress.kubernetes.io/upstream-hash-by: "true"
spec:
  ingressClassName: nginx
  rules:
  - http:
      paths:
      - path: /
        pathType: Prefix
        backend:
          service:
            name: svc1-web
            port:
              number: 80
      - path: /guest
        pathType: Prefix
        backend:
          service:
            name: svc2-guest
            port:
              number: 8080
      - path: /admin
        pathType: Prefix
        backend:
          service:
            name: svc3-admin
            port:
              number: 8080



- 배포 및 생성 확인



- ingress.yaml에 적용된 정책이 nginx.conf에도 적용되었는지 확인합니다.

(⎈|default:N/A) root@k3s-s:~# kubectl exec deploy/ingress-nginx-controller -n ingress -it -- cat /etc/nginx/nginx.conf | grep 'location /' -A5
		location /guest/ {

			set $namespace      "default";
			set $ingress_name   "ingress-1";
			set $service_name   "svc2-guest";
			set $service_port   "8080";
--
  		location /admin/ {

			set $namespace      "default";
			set $ingress_name   "ingress-1";
			set $service_name   "svc3-admin";
			set $service_port   "8080";
--
  		location / {

			set $namespace      "default";
			set $ingress_name   "ingress-1";
			set $service_name   "svc1-web";
			set $service_port   "80";



인그레스를 통한 접속 확인

$ echo -e "Ingress1 sv1-web URL = http://$(curl -s ipinfo.io/ip):30080"
$ echo -e "Ingress1 sv2-guest URL = http://$(curl -s ipinfo.io/ip):30080/guest"
$ echo -e "Ingress1 sv3-admin URL = http://$(curl -s ipinfo.io/ip):30080/admin"

~ ➤ curl -s http://54.180.246.215:30080
<!DOCTYPE html>
<html>
<head>
<title>Welcome to nginx!</title>
<style>
html { color-scheme: light dark; }
body { width: 35em; margin: 0 auto;
font-family: Tahoma, Verdana, Arial, sans-serif; }
</style>
</head>
<body>
<h1>Welcome to nginx!</h1>
<p>If you see this page, the nginx web server is successfully installed and
working. Further configuration is required.</p>

<p>For online documentation and support please refer to
<a href="http://nginx.org/">nginx.org</a>.<br/>
Commercial support is available at
<a href="http://nginx.com/">nginx.com</a>.</p>

<p><em>Thank you for using nginx.</em></p>
</body>
</html>
~ ➤ curl -s http://54.180.246.215:30080/guest
Hello Kubernetes bootcamp! | Running on: deploy2-guestsrv-cbb5d6665-7p4sh | v=1
~ ➤ curl -s http://54.180.246.215:30080/admin


Hostname: deploy3-adminsrv-77b7c78b98-k245g

Pod Information:
	-no pod information available-

Server values:
	server_version=nginx: 1.13.0 - lua: 10008

Request Information:
	client_address=172.16.0.3
	method=GET
	real path=/admin
	query=
	request_version=1.1
	request_uri=http://54.180.246.215:8080/admin

Request Headers:
	accept=*/*
	host=54.180.246.215:30080
	user-agent=curl/8.7.1
	x-forwarded-for=124.54.31.185
	x-forwarded-host=54.180.246.215:30080
	x-forwarded-port=80
	x-forwarded-proto=http
	x-forwarded-scheme=http
	x-real-ip=124.54.31.185
	x-request-id=975ddd6bf4caa5ddcdd4ee5d312a6ddf
	x-scheme=http

Request Body:
	-no body in request-



분산 접속 확인



- /guest 접속



- /admin 접속



위 결과를 통해 ingress가 단순 routing 뿐만 아니라 부하 분산도 가능한 것으로 확인하였습니다.



Ingress 정책 생성 (Host 기반)

https://kschoi728.tistory.com/266

- ingress 정책 파일 생성

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: ingress-2
spec:
  ingressClassName: nginx
  rules:
  - host: ssungz.net
    http:
      paths:
      - path: /
        pathType: Prefix
        backend:
          service:
            name: svc3-admin
            port:
              number: 8080
  - host: "*.ssungz.net"
    http:
      paths:
      - path: /echo
        pathType: Prefix
        backend:
          service:
            name: svc3-admin
            port:
              number: 8080



- 자원 생성

# 생성
$ kubectl apply -f ingress2.yaml,svc3-pod.yaml



- 생성된 자원 확인



- 생성된 ingress로 접속 확인

## Local PC에서 수행
~ ➤ MYDOMAIN1=ssungz.net
~ ➤ MYDOMAIN2=test.ssungz.net
~ ➤ echo $MYIP $MYDOMAIN1 $MYDOMAIN2
54.180.246.215 ssungz.net test.ssungz.net

## Ingress로 접속 수행



MYDOMAIN2는 접속 Path가 /echo로 되어있기 때문에 / 와 /admin으로 접속 시 404 not found 에러가 발생합니다.



Canary Upgrade



• 부분적 롤아웃: 새 버전을 전체 사용자가 아닌 일부 사용자에게만 먼저 제공합니다.
• 리스크 최소화: 문제 발생 시 영향을 받는 사용자 수가 제한적이어서 전체 시스템에 미치는 영향을 최소화할 수 있습니다.
• 실시간 모니터링: 새 버전의 성능, 오류율, 사용자 반응 등을 지속적으로 관찰합니다.
• 빠른 롤백: 문제 발생 시 신속하게 이전 버전으로 되돌릴 수 있습니다.
• 점진적 확장: 새 버전이 안정적이라고 판단되면 점차 더 많은 사용자에게 확대 적용합니다.
• A/B 테스팅: 새 기능의 효과를 실제 환경에서 측정할 수 있습니다.
• 사용자 경험 보호: 대규모 장애 없이 새로운 기능을 안전하게 도입할 수 있습니다.





실습은 서로 다른 버전의 pod를 배포하고 가중치를 통해 트래픽을 교체하는 방법입니다.



 - 실습 자원 생성

[as-is]

apiVersion: apps/v1
kind: Deployment
metadata:
  name: dp-v1
spec:
  replicas: 3
  selector:
    matchLabels:
      app: svc-v1
  template:
    metadata:
      labels:
        app: svc-v1
    spec:
      containers:
      - name: pod-v1
        image: k8s.gcr.io/echoserver:1.5
        ports:
        - containerPort: 8080
      terminationGracePeriodSeconds: 0
---
apiVersion: v1
kind: Service
metadata:
  name: svc-v1
spec:
  ports:
    - name: web-port
      port: 9001
      targetPort: 8080
  selector:
    app: svc-v1



[to-be]

apiVersion: apps/v1
kind: Deployment
metadata:
  name: dp-v2
spec:
  replicas: 3
  selector:
    matchLabels:
      app: svc-v2
  template:
    metadata:
      labels:
        app: svc-v2
    spec:
      containers:
      - name: pod-v2
        image: k8s.gcr.io/echoserver:1.6
        ports:
        - containerPort: 8080
      terminationGracePeriodSeconds: 0
---
apiVersion: v1
kind: Service
metadata:
  name: svc-v2
spec:
  ports:
    - name: web-port
      port: 9001
      targetPort: 8080
  selector:
    app: svc-v2



- 자원 생성 확인



- 배포 자원 버전 확인



- 인그레스 생성



[canary-ingress1.yaml]

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: ingress-canary-v1
spec:
  ingressClassName: nginx
  rules:
  - host: ssungz.net
    http:
      paths:
      - path: /
        pathType: Prefix
        backend:
          service:
            name: svc-v1
            port:
              number: 8080



[canary-ingress2.yaml]

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: ingress-canary-v2
  annotations:
    nginx.ingress.kubernetes.io/canary: "true"
    ## 가증치를 10%로 주어 10번에 1번은 svc2를 타도록 설정
    nginx.ingress.kubernetes.io/canary-weight: "10"
spec:
  ingressClassName: nginx
  rules:
  - host: ssungz.net
    http:
      paths:
      - path: /
        pathType: Prefix
        backend:
          service:
            name: svc-v2
            port:
              number: 8080



배포 및 접속 테스트

$ kubectl apply -f canary-ingress1.yaml,canary-ingress2.yaml
$ for i in {1..100};  do curl -s $MYDOMAIN1:30080 | grep nginx ; done | sort | uniq -c | sort -nr



가중치 10% > 50%로 변경해봅니다.

$ annotate --overwrite ingress ingress-canary-v2 nginx.ingress.kubernetes.io/canary-weight=50



이런 식으로 가중치를 조정하여 순차적으로 AS-IS에서 TO-BE로 트래픽을 넘겨줄 수 있습니다.
