[AWS] Terraform으로 Karpenter 설치하고 노드 증설하기

Karpenter

•  AWS에서 개발한 오픈소스 K8s의 worker node 오토스케일러
• Cluster Autoscaler (CA)와 비슷한 역할을 수행하지만, AWS 리소스에 의존성이 없어 JIT(Just In-Time) 배포가 가능
• Cluster Autoscaler은 asg 의존도가 높고, 노드 재배포 시 rolling 되고, 진행 중 작업자 개입이 어렵고, OS Userdata 설정이 필요할 경우 Launch template을 별도 설정해야함.
• 오픈소스이기 때문에 주요 CSP 및 on-prem 환경을 포함함
• Karpenter 동작 방식
  • 운영 부담 절감
  • 신속한 Node 추가와 제거
  • 자동 Node 롤링 (TTL)
  • 다양한 인스턴스 타임을 쉽게 적용
  • 빠른 버전 업데이트
  • AWS 의존성을 제거함
  • Auto scaling group 연계하지 않기 때문에 과정이 빠름
  • 추가 Node가 Ready 상태가 되면 Karpenter가 kube scheduler를 대신해 pod에 node 바인딩 요청도 수행함

• Karpenter 컴포넌트
  • Karpenter Pod
    • Controller: pod 상태를 감시하고 Node를 확장 및 축소하는 역할
    • Webhook: provisioner CRD에 대한 유효성 검사 및 기본값을 지정
  • Provisioner CRD
    • Karpenter 에 의해 생성되는 Node와 Pod에 대한 제약조건을 지정하는 template
• Karpenter 구성

# Terraform karpenter 모듈로 배포
module "karpenter" {
  source  = "terraform-aws-modules/eks/aws//modules/karpenter"
  version = "18.31.0"
  cluster_name = module.eks.cluster_name
  irsa_oidc_provider_arn          = module.eks.oidc_provider_arn
  irsa_namespace_service_accounts = ["karpenter:karpenter"]
  create_iam_role = false
  iam_role_arn    = module.eks.eks_managed_node_groups["initial"].iam_role_arn
}

resource "helm_release" "karpenter" {
  namespace        = "karpenter" # 별도 ns 생성
  create_namespace = true

  name                = "karpenter"
  repository          = "oci://public.ecr.aws/karpenter"
  repository_username = data.aws_ecrpublic_authorization_token.token.user_name
  repository_password = data.aws_ecrpublic_authorization_token.token.password
  chart               = "karpenter"
  version             = "v0.20.0"

# node 생성 시 필요한 세팅 정보 값
  set {
    name  = "settings.aws.clusterName"
    value = module.eks.cluster_name
  }

  set {
    name  = "settings.aws.clusterEndpoint"
    value = module.eks.cluster_endpoint
  }

  set {
    name  = "serviceAccount.annotations.eks\\.amazonaws\\.com/role-arn"
    value = module.karpenter.irsa_arn
  }

  set {
    name  = "settings.aws.defaultInstanceProfile"
    value = module.karpenter.instance_profile_name
  }

  set {
    name  = "settings.aws.interruptionQueueName"
    value = module.karpenter.queue_name
  }
}

# management.yaml
apiVersion: karpenter.sh/v1alpha5
kind: Provisioner
metadata:
  name: management
spec:
  taints:
    - key: management
      value: "true"
      effect: NoSchedule
  labels:
    nodeType: management-2023
  requirements:
    - key: "node.kubernetes.io/instance-type"
      operator: In
      values: ["t3.large","t3.xlarge"]
    - key: "topology.kubernetes.io/zone"
      operator: In
      values: [ "ap-northeast-2a", "ap-northeast-2c" ]
    - key: "karpenter.sh/capacity-type"
      operator: In
      values: ["on-demand"]
  providerRef:
    name: management-lt
  ttlSecondsAfterEmpty: 30
  ttlSecondsUntilExpired: 1209600
---
apiVersion: karpenter.k8s.aws/v1alpha1
kind: AWSNodeTemplate
metadata:
  name: management-lt
spec:
  subnetSelector:
    karpenter.sh/discovery/hoon-cluster: '*'
  securityGroupSelector:
    aws:eks:cluster-name: hoon-cluster
  tags:
    karpenter.sh/discovery: hoon-cluster

# service.yaml
apiVersion: karpenter.sh/v1alpha5 # karpenter api 사용
kind: Provisioner
metadata:
  name: service
spec:
  taints:
    - key: service
      value: "true"
      effect: NoSchedule
  labels:
    nodeType: service-2023
  # node 신규 배포에 사용되는 션
  requirements:
    - key: "node.kubernetes.io/instance-type"
      operator: In
      values: ["t3.large","t3.xlarge"]
    - key: "topology.kubernetes.io/zone"
      operator: In
      values: [ "ap-northeast-2a", "ap-northeast-2c" ]
    - key: "karpenter.sh/capacity-type"
      operator: In
      values: ["on-demand"]
  providerRef:
    name: service-lt
  ttlSecondsAfterEmpty: 30
  ttlSecondsUntilExpired: 1209600
---
apiVersion: karpenter.k8s.aws/v1alpha1
kind: AWSNodeTemplate
metadata:
  name: service-lt
spec:
  subnetSelector:
    karpenter.sh/discovery/hoon-cluster: '*'
  securityGroupSelector:
    aws:eks:cluster-name: hoon-cluster
  tags:
    karpenter.sh/discovery: hoon-cluster





• Provisioner 동작 확인

apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-karpenter
spec:
  replicas: 2
  selector:
    matchLabels:
      type: karpenter-test
  template:
    metadata:
      name: nginx-karpenter
      labels:
        type: karpenter-test
    spec:
      containers:
        - name: nginx
          image: nginx
          imagePullPolicy: IfNotPresent
      nodeSelector:
        nodeType: service-2023
      tolerations:
        - effect: "NoSchedule"
          key: "service"
          operator: "Equal"
          value: "true"

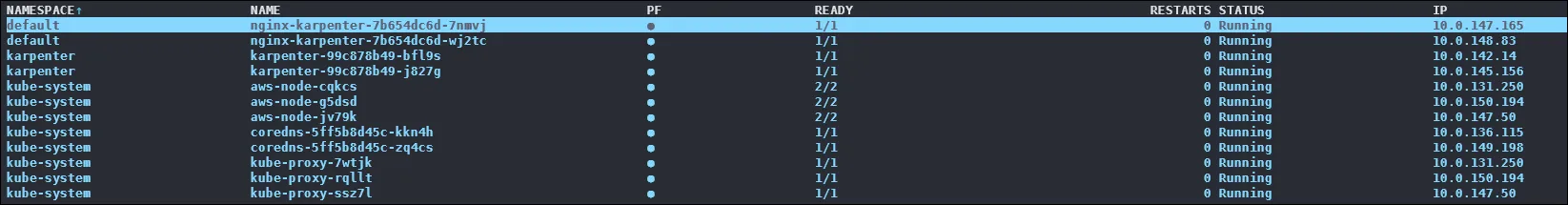

생성된 node는 karpenter에서 지속적으로 관찰하고 있다가, 해당되는 자원이 없을 경우 deprovisioning 되어 삭제된다.
