[KANS] Cilium + eBPF (2)

노드 간 파드 통신 확인



파드 생성 및 확인

apiVersion: v1
kind: Pod
metadata:
  name: netpod
  labels:
    app: netpod
spec:
  nodeName: k8s-s
  containers:
  - name: netshoot-pod
    image: nicolaka/netshoot
    command: ["tail"]
    args: ["-f", "/dev/null"]
  terminationGracePeriodSeconds: 0
---
apiVersion: v1
kind: Pod
metadata:
  name: webpod1
  labels:
    app: webpod
spec:
  nodeName: k8s-w1
  containers:
  - name: container
    image: traefik/whoami
  terminationGracePeriodSeconds: 0
---
apiVersion: v1
kind: Pod
metadata:
  name: webpod2
  labels:
    app: webpod
spec:
  nodeName: k8s-w2
  containers:
  - name: container
    image: traefik/whoami
  terminationGracePeriodSeconds: 0



$ k get pod -o wide
$ kubectl exec -it $CILIUMPOD0 -n kube-system -c cilium-agent -- cilium status --verbose | grep Allocated -A5
$ kubectl exec -it $CILIUMPOD1 -n kube-system -c cilium-agent -- cilium status --verbose | grep Allocated -A5
$ kubectl exec -it $CILIUMPOD2 -n kube-system -c cilium-agent -- cilium status --verbose | grep Allocated -A5

$ k get ciliumendpoints
$ kubectl exec -it $CILIUMPOD0 -n kube-system -c cilium-agent -- cilium ip list





POD 변수 지정

# 테스트 파드들 IP
NETPODIP=$(kubectl get pods netpod -o jsonpath='{.status.podIP}')
WEBPOD1IP=$(kubectl get pods webpod1 -o jsonpath='{.status.podIP}')
WEBPOD2IP=$(kubectl get pods webpod2 -o jsonpath='{.status.podIP}')

# 단축키(alias) 지정
alias p0="kubectl exec -it netpod  -- "
alias p1="kubectl exec -it webpod1 -- "
alias p2="kubectl exec -it webpod2 -- "



## netpod 에서 webpod로 통신 테스트

$ p0 ping -c 1 $WEBPOD1IP && p0 ping -c 1 $WEBPOD2IP
$ p0 curl -s $WEBPOD1IP && p0 curl -s $WEBPOD2IP
$ p0 curl -s $WEBPOD1IP:8080 ; p0 curl -s $WEBPOD2IP:8080





hubble observe 명령어로도 확인할 수 있습니다.



[netpod]



[webpod1]



[webpod2]



BPF map을 통해 forward 정책도 확인할 수 있습니다.



netpod의 변수 지정

$ ip -c a
12: lxc9a60653e33ad@if11: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 9001 qdisc noqueue state UP group default qlen 1000
    link/ether 6a:98:6e:cc:39:43 brd ff:ff:ff:ff:ff:ff link-netns cni-6ba87f33-86ef-ca80-6009-039478b2907f
    inet6 fe80::6898:6eff:fecc:3943/64 scope link
       valid_lft forever preferred_lft forever

$ LXC=lxc9a60653e33ad
$ ip -c addr show dev $LXC



eBPF가 어떤 Data Plane Path에 부착되어 있는지 확인 할 수 있습니다.

또, LXC에 할당된 ID를 통해 어떤 eBPF map을 사용하는지 확인할 수 있습니다.

$ c0bpf net show
xdp:

tc:
ens5(2) tcx/ingress cil_from_netdev prog_id 1771 link_id 16
ens5(2) tcx/egress cil_to_netdev prog_id 1767 link_id 17
cilium_net(3) tcx/ingress cil_to_host prog_id 1758 link_id 15
cilium_host(4) tcx/ingress cil_to_host prog_id 1752 link_id 13
cilium_host(4) tcx/egress cil_from_host prog_id 1735 link_id 14
lxc_health(10) tcx/ingress cil_from_container prog_id 1744 link_id 24
lxc_health(10) tcx/egress cil_to_container prog_id 1736 link_id 25
lxc9a60653e33ad(12) tcx/ingress cil_from_container prog_id 1781 link_id 26
lxc9a60653e33ad(12) tcx/egress cil_to_container prog_id 1782 link_id 27

flow_dissector:

netfilter:

$ c0bpf prog show id 1781
1781: sched_cls  name cil_from_container  tag 833d15b25ed9aa8d  gpl
	loaded_at 2024-10-26T17:28:11+0000  uid 0
	xlated 728B  jited 545B  memlock 4096B  map_ids 235,66
	btf_id 437

$ c0bpf map list



서비스 통신 확인

Socket-Based LoadBalancing



- 그림 왼쪽(네트워크 기반 로드밸런싱) vs 오른쪽(소켓 기반 로드밸런싱)



Pod1 안에서 동작하는 앱이 connect() 시스템콜을 이용하여 소켓을 연결할 때 목적지 주소가 서비스 주소(10.10.8.55)이면 소켓의 목적지 주소를 바로 백엔드 주소(10.0.0.31)로 설정한다. 이후 앱에서 해당 소켓을 통해 보내는 모든 패킷의 목적지 주소는 이미 백엔드 주소(10.0.0.31)로 설정되어 있기 때문에 중간에 DNAT 변환 및 역변환 과정이 필요없어진다.





서비스 생성

apiVersion: v1
kind: Service
metadata:
  name: svc
spec:
  ports:
    - name: svc-webport
      port: 80
      targetPort: 80
  selector:
    app: webpod
  type: ClusterIP

# 서비스 생성 확인
$ k get svc,ep svc



# 지속적으로 접속 트래픽 발생
$ SVCIP=$(kubectl get svc svc -o jsonpath='{.spec.clusterIP}')
$ while true; do kubectl exec netpod -- curl -s $SVCIP | grep Hostname;echo "-----";sleep 1;done







service의 ClusterIP는 보이지 않고, NAT된 pod의 IP만 표시되고 있는 것을 확인할 수 있습니다.

BFP 정보에 로드밸런서에 대한 정보와 서비스 리스트에 forward 정책을 확인 할 수 있습니다.

(⎈|ciliumLab:N/A) root@k8s-s:~# c0 service list | grep 10.10.53.86
12   10.10.53.86:80        ClusterIP      1 => 172.16.2.135:80 (active)
(⎈|ciliumLab:N/A) root@k8s-s:~# c0 bpf lb list | grep 10.10.53.86
10.10.53.86:80 (0)        0.0.0.0:0 (12) (0) [ClusterIP, non-routable]
10.10.53.86:80 (2)        172.16.1.63:80 (12) (2)
10.10.53.86:80 (1)        172.16.2.135:80 (12) (1)

---
$ c0 status --verbose
...
KubeProxyReplacement Details:
  Status:                 True
  Socket LB:              Enabled
  Socket LB Tracing:      Enabled
  Socket LB Coverage:     Full



strace를 통해 시스템 콜을 확인해 봅니다.

(⎈|ciliumLab:N/A) root@k8s-s:~# kubectl exec netpod -- strace -c curl -s $SVCIP
Hostname: webpod2
IP: 127.0.0.1
IP: ::1
IP: 172.16.1.63
IP: fe80::50e7:79ff:fe05:6b90
RemoteAddr: 172.16.0.97:53828
GET / HTTP/1.1
Host: 10.10.53.86
User-Agent: curl/8.7.1
Accept: */*

% time     seconds  usecs/call     calls    errors syscall
------ ----------- ----------- --------- --------- ----------------
 27.90    0.001904          24        79           mmap
 21.91    0.001495          55        27           munmap
 17.57    0.001199          21        56        32 open
  5.39    0.000368          13        27           close
  4.81    0.000328          10        31           rt_sigaction
  3.77    0.000257          18        14           mprotect
  3.21    0.000219           8        27           read
  3.02    0.000206           8        23           fcntl
  2.24    0.000153           4        31           lseek
  1.71    0.000117           9        12           rt_sigprocmask
  1.57    0.000107          10        10           readv
  1.52    0.000104           8        12           fstat
  1.36    0.000093          93         1         1 connect
  0.86    0.000059          59         1           socket
  0.72    0.000049          12         4           getsockname
  0.54    0.000037           7         5           getrandom
  0.45    0.000031           7         4           setsockopt
  0.42    0.000029           4         6           poll
  0.21    0.000014          14         1           pipe
  0.21    0.000014           4         3         3 ioctl
  0.21    0.000014           7         2           geteuid
  0.10    0.000007           7         1           getuid
  0.10    0.000007           7         1           getgid
  0.10    0.000007           7         1           getsockopt
  0.09    0.000006           6         1           getegid
  0.00    0.000000           0         1           writev
  0.00    0.000000           0         1           sendto
  0.00    0.000000           0         1           recvfrom
  0.00    0.000000           0         1           execve
  0.00    0.000000           0         3           brk
  0.00    0.000000           0         1           arch_prctl
  0.00    0.000000           0         1           set_tid_address
------ ----------- ----------- --------- --------- ----------------
100.00    0.006824          17       389        36 total
(⎈|ciliumLab:N/A) root@k8s-s:~#



## 시스템콜 전체 출력
$ kubectl exec netpod -- strace -s 65535 -f -tt curl -s $SVCIP



Connect가 이뤄졌을 때 Cluster-IP로 잘 들왔고, 파드 내부에서 soket hook을 통해 303 라인에 나와있는 것과 같이 목적지 pod로 바뀌어 있는 것을 확인할 수 있습니다.



Prometheus & Grafana

설치

# 배포
$ k apply -f https://raw.githubusercontent.com/cilium/cilium/1.16.3/examples/kubernetes/addons/prometheus/monitoring-example.yaml
$ k get all -n cilium-monitoring

# 파드와 서비스 확인
$ k get pod,svc,ep -o wide -n cilium-monitoring

# NodePort 설정
$ k patch svc grafana -n cilium-monitoring -p '{"spec": {"type": "NodePort"}}'
$ k patch svc prometheus -n cilium-monitoring -p '{"spec": {"type": "NodePort"}}'

# Grafana 웹 접속
$ GPT=$(kubectl get svc -n cilium-monitoring grafana -o jsonpath={.spec.ports[0].nodePort})
$ echo -e "Grafana URL = http://$(curl -s ipinfo.io/ip):$GPT"

# Prometheus 웹 접속 정보 확인
$ PPT=$(kubectl get svc -n cilium-monitoring prometheus -o jsonpath={.spec.ports[0].nodePort})
$ echo -e "Prometheus URL = http://$(curl -s ipinfo.io/ip):$PPT"



웹 UI 접속 확인



Network Policy

스타워즈에서 영감 받은 예제 : 디플로이먼트(웹 서버, deathstar, replicas 2), 파드(xwing, tiefighter), 서비스 ClusterIP, service/deathstar)



# 배포
kubectl create -f https://raw.githubusercontent.com/cilium/cilium/1.16.3/examples/minikube/http-sw-app.yaml
kubectl get all

# 파드 라벨 확인
kubectl get pod --show-labels



# 데스스타 SVC(ClusterIP) 접속하여 웹 파드 연결 확인 >> Hubble UI 에서 실시간 확인해보자!
kubectl exec xwing -- curl -s -XPOST deathstar.default.svc.cluster.local/v1/request-landing
Ship landed

kubectl exec tiefighter -- curl -s -XPOST deathstar.default.svc.cluster.local/v1/request-landing
Ship landed

hubble observe



Identity-Aware and HTTP-Aware Policy Enforcement Apply an L3/L4 Policy

- Cilium 에서는 Endpoint IP 대신, 파드의 Lables(라벨)을 사용하여 보안 정책을 적용

- IP/Port 필터링을 L3/L4 네트워크 정책이라고 한다.

- 아래 처럼 'org=empire' Labels이 부착된 파드만 허용한다.

- Cilium performs stateful connection tracking 이므로 리턴 트래픽은 자동으로 허용



## L3/L4 정책 생성
apiVersion: "cilium.io/v2"
kind: CiliumNetworkPolicy
metadata:
  name: "rule1"
spec:
  description: "L3-L4 policy to restrict deathstar access to empire ships only"
  endpointSelector:
    matchLabels:
      org: empire
      class: deathstar
  ingress:
  - fromEndpoints:
    - matchLabels:
        org: empire
    toPorts:
    - ports:
      - port: "80"
        protocol: TCP



## 정책 확인
k get cnp
k describe cnp rule1
c0 policy get



## 각 파드로 curl 접속
kubectl exec tiefighter -- curl -s -XPOST deathstar.default.svc.cluster.local/v1/request-landing
Ship landed

kubectl exec xwing -- curl -s -XPOST deathstar.default.svc.cluster.local/v1/request-landing
drop



hubble UI와 observe를 통해서도 Drop 되는 것을 확인할 수 있습니다.



Identity-Aware and HTTP-Aware Policy Enforment Apply and Test HTTP-aware L7 Policy



## 데스스타 SVC 접속
kubectl exec tiefighter -- curl -s -XPUT deathstar.default.svc.cluster.local/v1/exhaust-port



## Label 매칭 뿐만 아니라 L7 기반의 정책을 추가합니다.
apiVersion: "cilium.io/v2"
kind: CiliumNetworkPolicy
metadata:
  name: "rule1"
spec:
  description: "L7 policy to restrict access to specific HTTP call"
  endpointSelector:
    matchLabels:
      org: empire
      class: deathstar
  ingress:
  - fromEndpoints:
    - matchLabels:
        org: empire
    toPorts:
    - ports:
      - port: "80"
        protocol: TCP
      rules:
        http:
        - method: "POST"
          path: "/v1/request-landing"



정책 적용 후 서비스의 v1/request-landing, v1/exhaust-port로 접근하면, L7 영역에서 처리되는 URL 정책에 의해 접근이 차단되는 것을 확인할 수 있습니다.



Method도 정책에 추가하였기 때문에 PUT 메소드에서는 허용된 URL이라도 차단되는 것을 확인해 볼 수 있습니다.



Bandwidth Manager

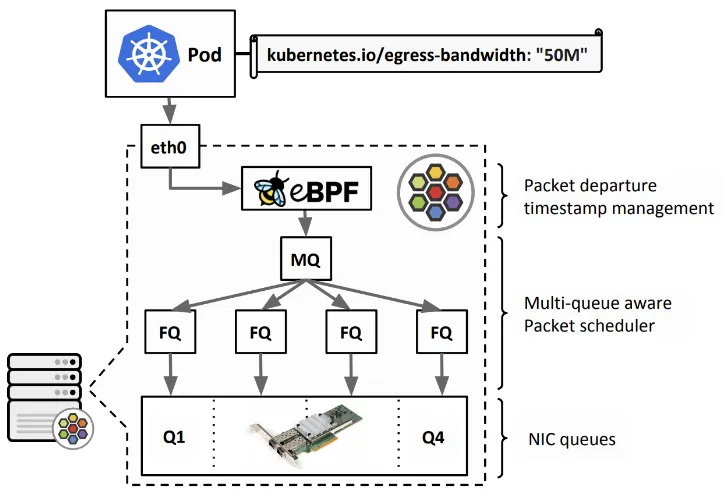

Bandwidth Manager는 eBPF 기반의 POD 별 네트워크 대역폭 제어 기능으로 bandwidth.enabled=true 설정으로 활성화 할 수 있습니다.

annotation을 통해 대역폭 제한 설정이 가능합니다.

제한 대상은 egress로 Ingress는 아직 지원하지 않습니다.



현재 상태의 tc 확인

(⎈|ciliumLab:N/A) root@k8s-s:~# tc qdisc show dev ens5
qdisc mq 0: root
qdisc fq_codel 0: parent :4 limit 10240p flows 1024 quantum 1514 target 5ms interval 100ms memory_limit 32Mb ecn drop_batch 64
qdisc fq_codel 0: parent :3 limit 10240p flows 1024 quantum 1514 target 5ms interval 100ms memory_limit 32Mb ecn drop_batch 64
qdisc fq_codel 0: parent :2 limit 10240p flows 1024 quantum 1514 target 5ms interval 100ms memory_limit 32Mb ecn drop_batch 64
qdisc fq_codel 0: parent :1 limit 10240p flows 1024 quantum 1514 target 5ms interval 100ms memory_limit 32Mb ecn drop_batch 64



bandwidth 설정 활성화

$ helm upgrade cilium cilium/cilium --namespace kube-system --reuse-values --set bandwidthManager.enabled=true



# 인터페이스 tc 확인: 설정 전후 옵션 값들이 상당히 추가된다
$ tc qdisc show dev ens5



테스트를 위한 트래픽 발생 서버/클라이언트 파드 생성

apiVersion: v1
kind: Pod
metadata:
  annotations:
    # Limits egress bandwidth to 10Mbit/s.
    kubernetes.io/egress-bandwidth: "10M"
  labels:
    # This pod will act as server.
    app.kubernetes.io/name: netperf-server
  name: netperf-server
spec:
  containers:
  - name: netperf
    image: cilium/netperf
    ports:
    - containerPort: 12865
---
apiVersion: v1
kind: Pod
metadata:
  # This Pod will act as client.
  name: netperf-client
spec:
  affinity:
    # Prevents the client from being scheduled to the
    # same node as the server.
    podAntiAffinity:
      requiredDuringSchedulingIgnoredDuringExecution:
      - labelSelector:
          matchExpressions:
          - key: app.kubernetes.io/name
            operator: In
            values:
            - netperf-server
        topologyKey: kubernetes.io/hostname
  containers:
  - name: netperf
    args:
    - sleep
    - infinity
    image: cilium/netperf



생성된 POD 정보 확인, annotations의 bandwidth 설정 10M도 확인할 수 있습니다.



BPF에도 설정 값이 추가된 것을 확인할 수 있습니다.

## 생성한 Pod에서 트래픽 발생
$ k exec netperf-client -- netperf -t TCP_MAERTS -H "${NETPERF_SERVER_IP}"

MIGRATED TCP MAERTS TEST from 0.0.0.0 (0.0.0.0) port 0 AF_INET to 172.16.2.133 (172.16.) port 0 AF_INET
Recv   Send    Send
Socket Socket  Message  Elapsed
Size   Size    Size     Time     Throughput
bytes  bytes   bytes    secs.    10^6bits/sec

131072  16384  16384    10.02       9.88 << 10Mbps 제한을 확인



Bandwidth를 5로 변경해 제한 값 적용을 확인해 봅니다.

## sed로 변경 후 재배포
$ k get pod netperf-server -o json | sed -e 's|10M|5M|g' | kubectl apply -f -

## 트래픽 발생
$ k exec netperf-client -- netperf -t TCP_MAERTS -H "${NETPERF_SERVER_IP}"
MIGRATED TCP MAERTS TEST from 0.0.0.0 (0.0.0.0) port 0 AF_INET to 172.16.2.133 (172.16.) port 0 AF_INET
Recv   Send    Send
Socket Socket  Message  Elapsed
Size   Size    Size     Time     Throughput
bytes  bytes   bytes    secs.    10^6bits/sec

131072  16384  16384    10.07       4.91
